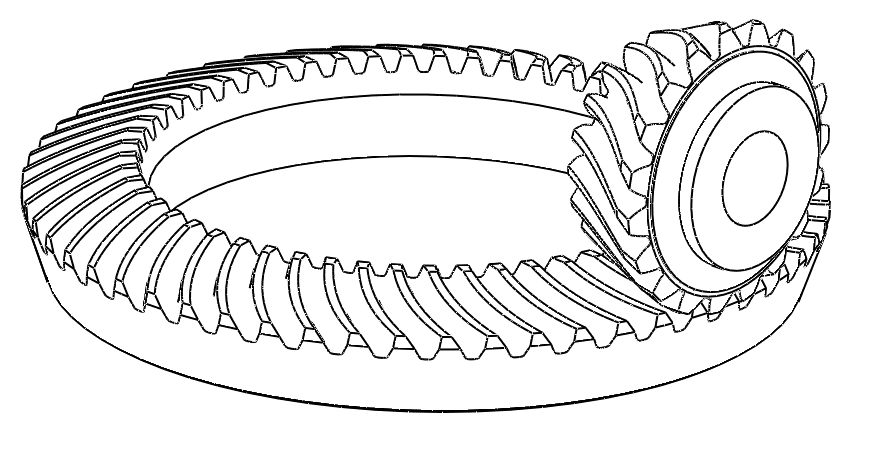

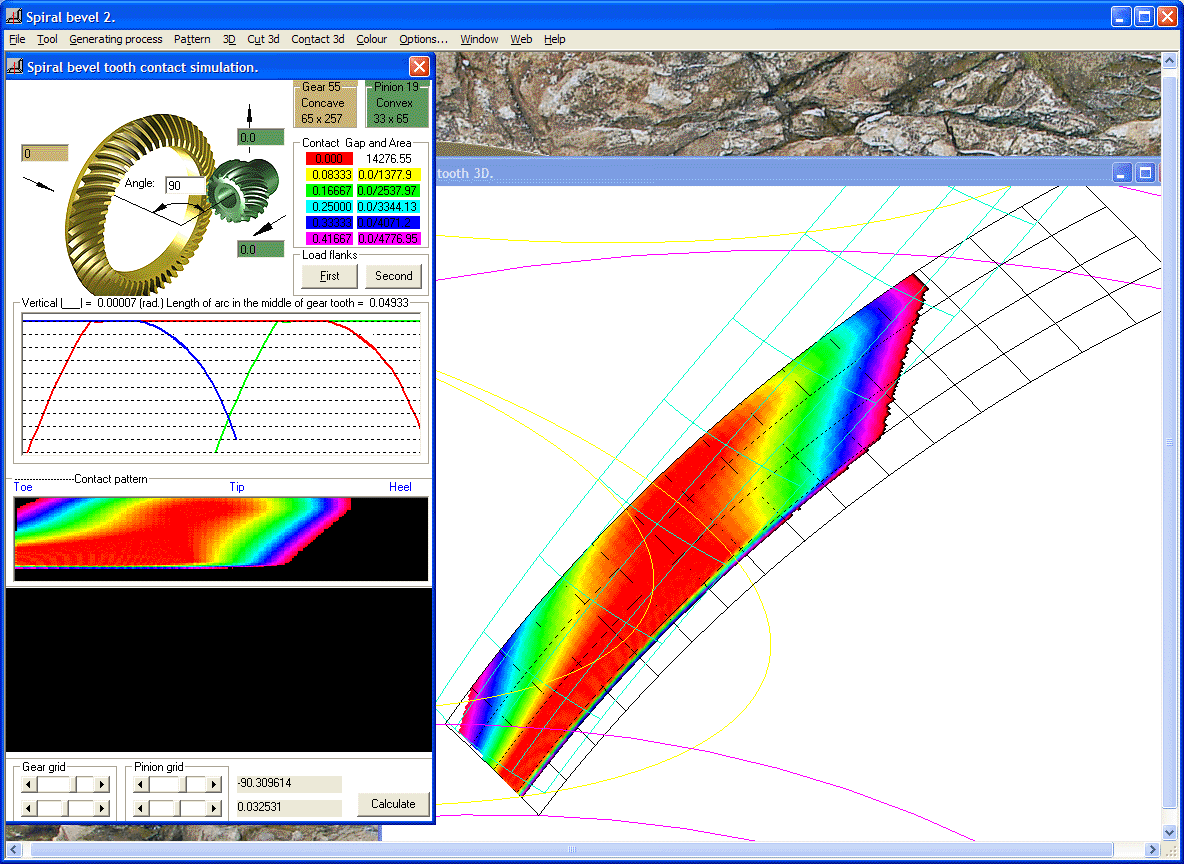

Как видно из картинок наши алгоритмы позволяют получить реалистичные пятна контакта на спирально-конических колёсах. Эта программа впервые была представлена на конгрессе в Фукуоке, Япония в 2001 году. Некоторые анимации сгенерированные с помощью этой программы здесь... Заметьте, что наша программа моделитует всю поверхность зуба включая выкружку. Можно моделировать любой профиль зуба включая зацепление Новикова, ЭЦ-Зацепление, Эвольвентно - Точечное Зацепление Журавлева, и вообще, можно проверить работоспособность любого типа зацепления.

1/6

Можно смоделировать пятно контакта так-же для реальных уже существующих колес. Например, заказчик хочет импортозаместить колёса иностранного поставщика. Замерив несколько точек на поверхности зуба программа помогает расшифровать изначальные наладки станка нарезавшего зуб. На программе можно смоделировать пятно контакта и подкорректировать наладки для увеличения качества. На картинках показан пример такой расшифровки. Заметьте удовлетврительное пятно контакта на рабочей стороне зуба и неудовлетворительное пяtно на другой стороне зуба.

Пятно контакта
